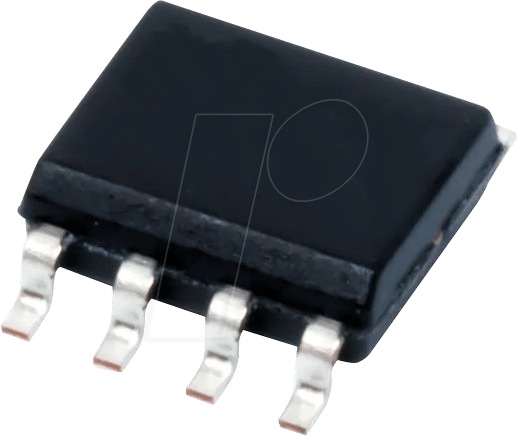

24LC22A-I/SN – EEPROM, 2 Kb (256 x 8), I2C, 400kHz, 2,5 … 5,5 V, SO-8

2K VESA® E-EDID™ Serielles EEPROMBeschreibung:Der 24LC22A ist ein 256 x 8-Bit Dual-Mode elektrisch löschbares PROM. Dieses Gerät ist für den Einsatz in Anwendungen konzipiert, die die Speicherung und serielle Übertragung von Konfigurations- und Steuerinformationen erfordern. Es sind zwei Betriebsmodi implementiert: Nur-Übertragungs-Modus (1 Kbit) und bidirektionaler Modus (2 Kbit). Beim Einschalten befindet sich der Baustein im Transmit-Only-Modus und sendet einen seriellen Bitstrom des Speicherarrays von 00h bis 7Fh, getaktet durch den VCLK-Pin. Ein gültiger Hoch-Tief-Übergang am SCL-Pin veranlasst den Baustein, in den Übergangsmodus zu wechseln und auf dem I2C-Bus nach einem gültigen Steuerbyte zu suchen. Wenn er ein gültiges Steuerbyte vom Master erkennt, wechselt er in den bidirektionalen Modus, wobei die Lese-/Schreibfähigkeit des gesamten 2K-Speicherarrays mittels SCL byteweise wählbar ist. Wenn kein Steuerbyte empfangen wird, kehrt der Baustein in den Transmit-Only-Modus zurück, nachdem er 128 aufeinanderfolgende VCLK-Impulse empfangen hat, während der SCL-Pin im Leerlauf ist. Der 24LC22A ist in standardmäßigen 8-Pin-PDIP- und SOIC-Gehäusen erhältlich.Merkmale:• Einzelversorgung mit Betrieb bis hinunter zu 2,5V• Unterstützt erweiterte EDID™ (E-EDID™) 1.3• Vollständig implementiert DDC1™/DDC2™ Schnittstelle für die Monitor-Identifikation, einschließlich Wiederherstellung auf DDC1• Serielles 2-Kbit-EEPROM in stromsparender CMOS-Technologie:- 1 mA typischer Wirkstrom- 10 uA Standby-Strom typisch bei 5,5V• Serieller 2-Draht-Schnittstellenbus, I2C™ Kompatibel• 100 kHz (2,5V) und 400 kHz (5V) Kompatibilität• Selbstgesteuerter Schreibzyklus (einschließlich automatischer Löschung)• Seitenschreibpuffer für bis zu acht Bytes• 1.000.000 Lösch-/Schreibzyklen• Datenaufbewahrung >200 Jahre• ESD-Schutz >4000V• 8-polige PDIP- und SOIC-Pakete• Verfügbare Temperaturbereiche: -40°C bis +85°CPb-frei und RoHS-konform
