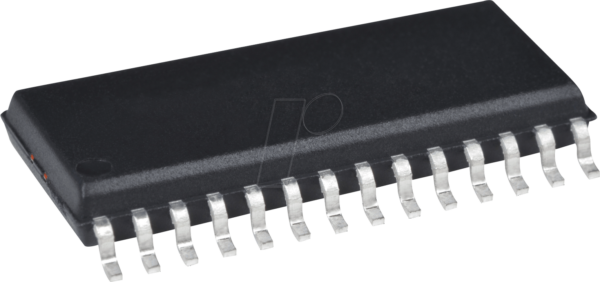

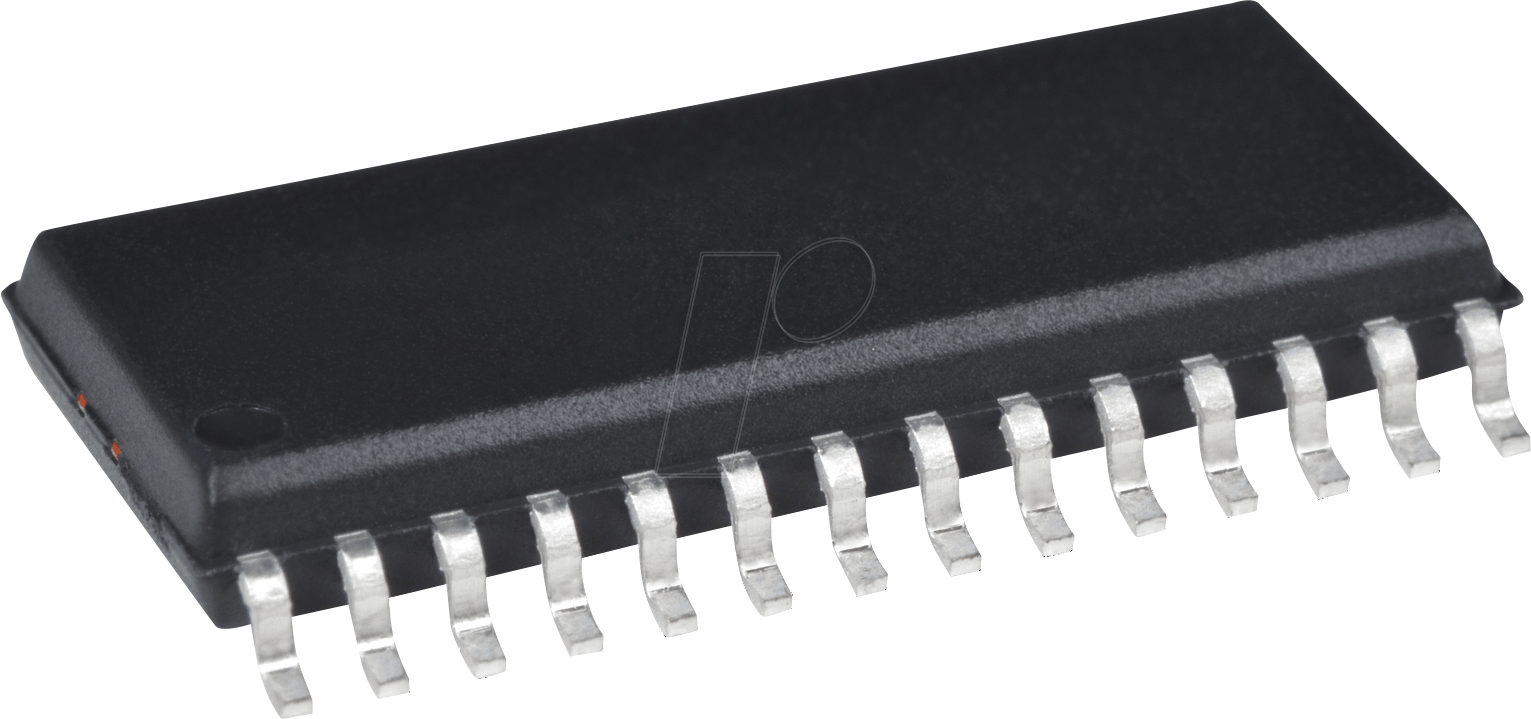

24HJ12GP202-ISO – PICmicro Mikrocontroller, 16-Bit, 3,0-3,6 V, 12 KB, SO-28

PIC24HJ12GP201/202Leistungsstarke 16-Bit-MikrocontrollerHochleistungs-CPU:• Modifizierte Harvard-Architektur• C-Compiler optimierter Befehlssatz• 16-Bit-weiter Datenpfad• 24-Bit-weite Anweisungen• Linearer Programmspeicher, der bis zu 4M Befehlswörter adressiert• Linearer Datenspeicher, der bis zu 64 KByte adressiert• 71 Basisanweisungen, meist ein Wort/einen Zyklus• Sechzehn 16-Bit-Allzweckregister• Flexible und leistungsfähige Adressierungsmodi• Software-Stapel• 16 x 16 Multiplikationsoperationen• 32/16 und 16/16 teilen Operationen• Bis zu ±16-Bit-Verschiebungen für bis zu 40-Bit-DatenBetriebsbereich:• Bis zu 40 MIPS-Betrieb (bei 3,0-3,6V):- Industrieller Temperaturbereich (-40°C bis +85°C)- Erweiterter Temperaturbereich (-40°C bis +125°C)Unterbrechungsregler:• 5-Zyklus-Latenzzeit• Bis zu 21 verfügbare Unterbrechungsquellen• Bis zu drei externe Unterbrechungen• Sieben programmierbare Prioritätsstufen• Vier Prozessor-AusnahmenSystemverwaltung:• Flexible Taktoptionen:- Extern, Quarz, Resonator, internes RC- Vollständig integrierter phasengesteuerter Regelkreis (PLL)- Extrem jitterarme PLL• Einschalt-Timer• Oszillator-Startzeitgeber/Stabilisator• Watchdog-Timer mit eigenem RC-Oszillator• Fail-Safe Clock Monitor (FSCM)• Zurücksetzen durch mehrere QuellenEnergiewirtschaft:• On-Chip 2,5V-Spannungsregler• Umschalten zwischen Taktquellen in Echtzeit• Idle-, Schlaf- und Doze-Modus mit schnellem AufwachenDigitale E/A:• Peripherie-Pin-Auswahl-Funktionalität• Bis zu 21 programmierbare digitale E/A-Pins• Wake-up/Interrupt-on-Change für bis zu 21 Pins• Ausgangspins können von 3,0V bis 3,6V treiben• Ausgang bis zu 5V mit Open-Drain-Konfigurationen an 5V-toleranten Pins• 4 mA-Senke an allen E/A-PinsOn-Chip-Flash und SRAM:• Flash-Programmspeicher (12 KByte)• Daten-SRAM (1024 Bytes)• Boot- und allgemeine Sicherheit für Programm-FlashKommunikationsmodule:• 4-Draht-SPI:- Framing unterstützt E/A-Schnittstelle zu einfachen Codecs- Unterstützt 8-Bit- und 16-Bit-Daten- Unterstützt alle seriellen Taktformate und Abtastmodi• I2C™:- Volle Unterstützung des Multi-Master-Slave-Modus- 7-Bit- und 10-Bit-Adressierung- Bus-Kollisionserkennung und Arbitrierung- Integrierte Signalaufbereitung- Maskierung der Slave-Adresse• UART:- Interrupt auf Adressbit-Erkennung- Interrupt bei UART-Fehler- Aufwachen bei Start-Bit aus Schlafmodus- 4-stellige TX- und RX-FIFO-Puffer- LIN-Bus-Unterstützung- IrDA®-Kodierung und -Dekodierung in Hardware- Hochgeschwindigkeits-Baud-Modus- Hardware-Flusskontrolle mit CTS und RTSAnalog-Digital-Wandler (ADCs):• 10-Bit, 1,1 Msps oder 12-Bit, 500 Ksps Wandlung:- Zwei und vier gleichzeitige Abtastwerte (10-Bit-ADCs)- Bis zu 10 Eingangskanäle mit automatischer Abtastung- Der Umwandlungsstart kann manuell oder synchronisiert mit einer von vier Triggerquellen erfolgen- Konvertierung im Ruhemodus möglich- ±2 LSb max integrale Nichtlinearität- ±1 LSb max differentielle NichtlinearitätCMOS-Flash-Technologie:• Flash-Technologie mit niedrigem Stromverbrauch und hoher Geschwindigkeit• Vollständig statischer Entwurf• 3,3V (±10%) Betriebsspannung• Industrielle und erweiterte Temperatur• Niedriger StromverbrauchVerpackung:• 18-polige PDIP/SOIC• 28-polige SPDIP/SOIC/QFN/SSOP
