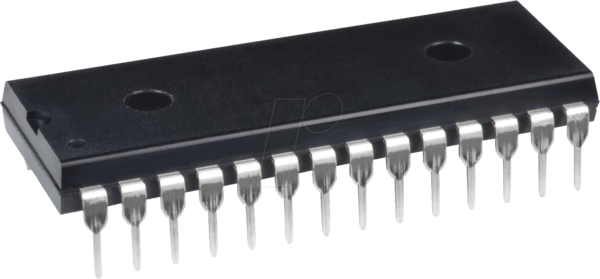

24FJ64GA002-ISP – PICmicro Mikrocontroller, 16-Bit, 2,0-3,6 V, 64 KB, DIP-28

PIC24FJ64GA004 FAMILIE28/44-polige 16-Bit-Flash-Mikrocontroller für allgemeine ZweckeHochleistungs-CPU:• Modifizierte Harvard-Architektur• Bis zu 16 MIPS-Betrieb bei 32 MHz• Interner 8-MHz-Oszillator mit 4-fach-PLL-Option und Mehrfach-Teilungsoptionen• 17-Bit x 17-Bit Einzelzyklus-Hardware-Multiplikator• 32-Bit durch 16-Bit Hardware-Teiler• 16-Bit x 16-Bit Arbeitsregister-Array• C-Compiler Optimierte Befehlssatzarchitektur:- 76 Basis-Instruktionen- Flexible Adressierungsmodi• Zwei Adressgenerierungseinheiten (AGUs) zur getrennten Lese- und Schreibadressierung des DatenspeichersSpezielle Mikrocontroller-Eigenschaften:• Betriebsspannungsbereich von 2,0V bis 3,6V• 5,5V toleranter Eingang (nur digitale Pins)• Hochstromsenke/Quelle (18 mA/18 mA) an allen E/A-Pins• Flash-Programmspeicher:- 10.000 löschen/schreiben- Mindestens 20 Jahre Datenspeicherung• Energieverwaltungs-Modi:- Sleep-, Leerlauf-, Doze- und Alternate Clock-Modi- Betriebsstrom: 650 A/MIPS, typisch bei 2,0V- Einschaltstrom: 150 nA, typisch bei 2,0V• Fail-Safe Clock Monitor (FSCM)-Betrieb:- Erkennt Taktausfall und schaltet auf einen On-Chip-RC-Oszillator mit geringer Leistung um• On-Chip, 2,5V-Regler mit Tracking-Modus• Einschalt-Rückstellung (POR), Einschalt-Zeitgeber (PWRT) und Oszillator-Start-Zeitgeber (OST)• Flexibler Watchdog-Timer (WDT) mit On-Chip-RC-Oszillator mit niedriger Leistung für zuverlässigen Betrieb• In-Circuit Serial Programming™ (ICSP™) und In-Circuit Debug (ICD) über 2 Pins• JTAG Boundary Scan-UnterstützungAnaloge Merkmale:• 10-Bit, bis zu 13-Kanal-Analog-Digital-Wandler:- 500 ksps Umwandlungsrate- Konvertierung während des Schlafs und im Leerlauf verfügbar• Zwei analoge Komparatoren mit programmierbarer Ein-/AusgangskonfigurationPeriphere Merkmale:• Peripherie-Pin-Auswahl (PPS):- Ermöglicht die unabhängige E/A-Zuordnung vieler Peripheriegeräte- Bis zu 26 verfügbare Pins (44-Pin-Bauteile)- Kontinuierliche Hardware-Integritätsprüfung und Sicherheitsverriegelungen verhindern unbeabsichtigte Konfigurationsänderungen• 8-Bit-Paralleler Master/Slave-Anschluss (PMP/PSP):- Bis zu 16-Bit-Multiplex-Adressierung, mit bis zu 11 dedizierten Adresspins bei 44-poligen Geräten- Programmierbare Polarität auf Steuerleitungen• Hardware-Echtzeit-Uhr/Kalender (RTCC): Bietet Uhr-, Kalender- und Alarmfunktionen• Programmierbare zyklische Redundanzprüfung (CRC)• Zwei 3-Draht/4-Draht-SPI-Module (unterstützen 4 Frame-Modi) mit 8-Level-FIFO-Puffer• Zwei I2C™ Module unterstützen Multi-Master/Slave-Modus und 7-Bit/10-Bit-Adressierung• Zwei UART-Module:- Unterstützt RS-485, RS-232 und LIN/J2602- On-Chip-Hardware-Kodierer/Dekodierer für IrDA®- Automatisches Aufwachen bei Start-Bit- Auto-Baud-Erkennung- 4-stufiger tiefer FIFO-Puffer• Fünf 16-Bit-Timer/Zähler mit programmierbarem Vorteiler• Fünf 16-Bit-Erfassungseingänge• Fünf 16-Bit-Vergleich/PWM-Ausgaben• Konfigurierbare Open-Drain-Ausgänge an digitalen E/A-Pins• Bis zu 3 externe Unterbrechungsquellen
